FHD-OS-IB

零件应在一个条件下（温度：5～35℃，湿度：45%～85%R.H.，大气压：860～1060hPa）进行测量，除非调节标准条件（温度：25±3℃，湿度为60±10%R.H.大气压：860~1060hPa）来进行测量。

所属分类： 氧传感器
在线留言

关键词：蜂鸣器 | 喇叭| 物化片

产品描述

1.FHD-OS-IB型氧浓度流量传感器概述

1、关键电子元器件采用进口原装
2、采用高精度温度传感器(精度±0.1）
3、采用美国TI单芯片控制技术，硬件电路简单，可靠性高，使用寿命长
创新专利设计冗余纠错算法，即使在环境恶劣的情况下也能保证数据的准确性



2.适用领域

家用制氧机



3.技术参数

1 电源电压 +5VDC/8mA
2 工作电流 8mA
3 流量测量范围 0～10.0L/min(体积流量)
4 流量测量精度 ±0.2L/min或读数±10%（取大者）
5 最大压力 150kPa
6 工作温度 0℃ ～ 50℃/90%RH以下(非凝结）
7 存储温度 -20℃ ～ 80℃/90%RH以下(非凝结）
8 氧气浓度测量范围 20.5% ～ 99%
9 氧气浓度检测精度 ±1.8%FS
10 通讯接口 UART接口(P1)
11 响应时间 0.5秒
12 重量 20g



4.安装尺寸（单位：mm)

5.串口通讯(UART)

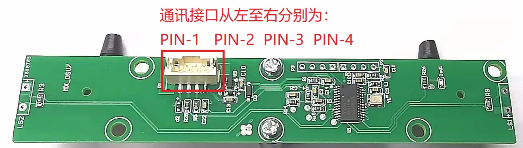

6.通讯接口

端子规格 序号 标号 功能描述
PH2.0_1*4 立贴 PIN-1 GND 接地
PIN-2 TX UART发送
PIN-3 RX UART接收
PIN-4 VCC 5V电源



7.通讯格式

格式要求
电平  :   TTL
波特率:   9600bps
数据位:   8
停止位:   1
奇偶  :   无



8.通讯内容说明

1、传感器具有两种通讯模式：查询模式与自动模式
查询模式：传感器上电3秒内，如果接收到控制板查询请求，则传感器进入查询应答模式，控制板每发送一次查询请求，传感器应答一次数据，传感器不主动发送数据。
2、自动模式：传感器上电3秒内没有收到控制板的查询请求，传感器将以500ms固定周期自动发送数据。在此模式中，如果收到控制板的查询请求，则自动转换到查询模式。

查询请求命令：控制板向传感器发送数据包
0x11    0x01    0x01    0xed

传感器应答：传感器向控制器发送数据包

格式字节编号 (byte) 指令内容 指令说明 备注
0 0x16   固定值
1 0x09   固定值
2 0x01   固定值
3 0x00 浓度高字节 有符号(-32768,32767)
4 0x00 浓度低字节
5 0x00 流量高字节 有符号(-32768,32767)
6 0x00 流量高字节
7 0x00 温度高字节 有符号(-32768,32767)
8 0x00 温度低字节
9 0x00   备用
10 0x00   备用
11 0x00 校验 无符号(0,255)

校验：0x00减去字节0到字节10的和。
Byte11 = 0x00-(byte0 + byte1 + byte2 + ......+byte10)。

例：某次测量数据为氧浓度（94.5%)= 0x03b1,流量（4.0L/min）= 0x0028， 温度（25.0℃) = 0x00fa,传感器发送数据为0x16,0x09,0x01,0x03,0xb1,0x00,0x28,0x00,0xfa,0x00,0x00,0x0a


uchar i = 0;              //定义循环变量
uchar sendData[12];       //定义发送数组
unsigned int sum = 0;     //定义累加和变量
sendData[0] = 0x16;
sendData[1] = 0x09;
sendData[2] = 0x01;
sendData[3] = 0x03;
sendData[4] = 0xb1;
sendData[5] = 0x00;
sendData[6] = 0x28;
sendData[7] = 0x00;
sendData[8] = 0xfa;
sendData[9] = 0x00;
sendData[10]= 0x00;
for(i=0;i<11;i++)
{
sum = sum+sendData[i]   //将字节0到字节10数据累加
}
sendData[11] = 0x00-sum;    //计算校验字节
