蜂鸣器 BP2270D

零件应在一个条件下(温度:5~35℃,湿度:45%~85%R.H.,大气压:860~1060hPa)进行测量,除非调节标准条件(温度:25±3℃,湿度为60±10%R.H.大气压:860~1060hPa)来进行测量。

1.    技术规格产品测试条件:温度:5~35℃,湿度:45%~85%R.H.,气压:860 ~1060hPa。标准测试条件:温度:25±3℃,湿度:60±10%R.H.  气压:860 ~1060hPa 。1谐振频率(Hz)2000±500Hz2工作电压(Vp-p)1~25Vp-p3额定电流(mA)Max.3mA,At2KHz50%dutySquareWave5Vp-p4输出音压(dB)Min

所属分类: 压电无源蜂鸣器
1.    技术规格产品测试条件:温度:5~35℃,湿度:45%~85%R.H.,气压:860 ~1060hPa。标准测试条件:温度:25±3℃,湿度:60±10%R.H.  气压:860 ~1060hPa 。1谐振频率(Hz)2000±500Hz2工作电压(Vp-p)1~25Vp-p3额定电流(mA)Max.3mA,At2KHz50%dutySquareWave5Vp-p4输出音压(dB)Min
在线留言

关键词:蜂鸣器 | 喇叭| 物化片

产品描述

1.    技术规格

产品测试条件:温度:5~35℃,湿度:45%~85%R.H.,气压:860 ~1060hPa。

标准测试条件:温度:25±3℃,湿度:60±10%R.H.  气压:860 ~1060hPa 。

1

谐振频率(Hz)

2000±500Hz

2

工作电压(Vp-p)

1~25 Vp-p

3

额定电流(mA)

Max.3mA ,At 2KHz 50% duty Square Wave 5Vp-p

4

输出音压(dB)

Min.80dB,At 2KHz 50% duty Square Wave 5Vp-p

5

电容量(pF)

25000±30% pF At 1KHz

6

工作温度(℃)

-20℃~+70℃

7

储存温度(℃)

-30℃~+80℃

8

净重(g)

Approx 2.5g

9

环保

Yes

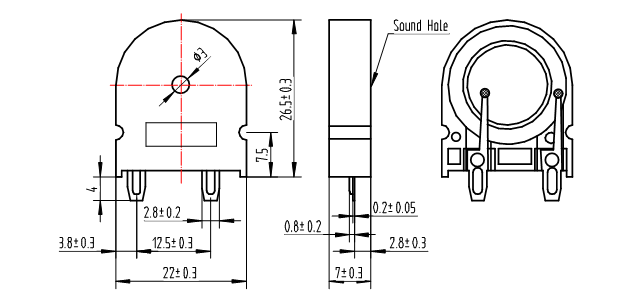

2.    尺寸图

单位: mm

*基本公差: 除特殊注明外,一般公差为±0.5mm

*外壳材质:黑色PPO

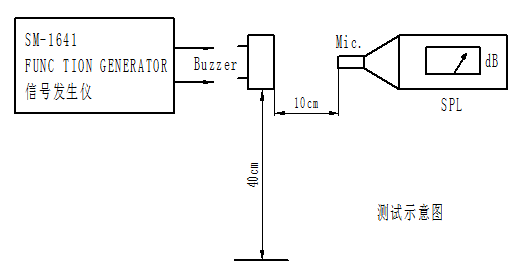

3.    电性能测试条件

 测试装置

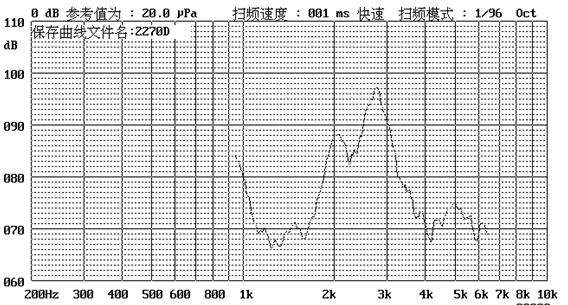

4.频响曲线

         在5Vp-p占空比为50%的方波,测试距离为10cm的条件



5. 可靠性测试

在下面任何一项测试后都要符合以下标准,外观和电性能(除声压外)上不能有不良或衰减现象出现,声压不能低于规格说明书的最低声压的10dB。

 5.1 寿命测试

将测试件置于25±10℃的温度下,输入额定电压、占空比为1/2的谐振频率方波测试96小时。

 5.2 高温测试

将测试件置于+80℃的温度下存放96小时,取出置于常温下3小时而后测试。

 5.3 低温测试

将测试件置于-30℃的温度下存放96小时,取出置于常温下3小时而后测试。

 5.4 湿度测试

将测试件置于温度+40±3℃,湿度90%~95%的条件下持续48小时,再置于室温下6小时而后测试。

 5.5 温度冲击测试

将测试件置于以下温变条件下:60℃2小时→-20℃2小时(1周期),做完一个周期实验,过1个小时后再继续下一次实验,总测试周期数: 10个周期。

 5.6 落地测试

将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。

 5.7 机械振动测试

按以下条件实验后再测试:振速:1000次/分;振幅:1.5毫米;时间: 1小时更换一个自由度方向共3个自由度方向。





注意:

需避免无关材料进入产品内,无关材料如:磁性材料、水溶性的材料、腐蚀性的气体等。因为这些无关材料将会影响产品的电性能。
