蜂鸣器 BM9032ES
蜂鸣器 BM9032ES
零件应在一个条件下（温度：5～35℃，湿度：45%～85%R.H.，大气压：860～1060hPa）进行测量，除非调节标准条件（温度：25±3℃，湿度为60±10%R.H.大气压：860~1060hPa）来进行测量。
关键词：蜂鸣器 | 喇叭| 物化片
产品描述
蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。蜂鸣器在电路中用字母“H”或“HA”（旧标准用“FM”、“ZZG”、“LB”、“JD”等）表示
1.测试条件
产品测试条件：温度：5～35℃， 湿度：45%～85%R.H.， 气压：860 ～1060hPa。
标准测试条件：温度：25±3℃, 湿度：60±10%R.H. 气压：860 ～1060hPa
| 1 | 额定电压(Vo-p) | 3.0 Vo-p |
| 2 | 工作电压(Vo-p) | 2～4 Vo-p |
| 3 | 额定电流 (mA) | Max.90mA ,at 2731Hz 50% duty Square Wave 3Vo-p |
| 4 | 输出音压 (dB) | Min. 85dB,at 2731Hz 50% duty Square Wave 3Vo-p |
| 5 | 电阻（Ω） | 16±3Ω |
| 6 | 谐振频率(Hz) | 2731Hz |
| 7 | 工作温度(℃) | -20℃～+70℃ |
| 8 | 储存温度(℃) | -30℃～+80℃ |
| 9 | 净重(g) | Approx 0.5g |
| 10 | 环保 | Yes |

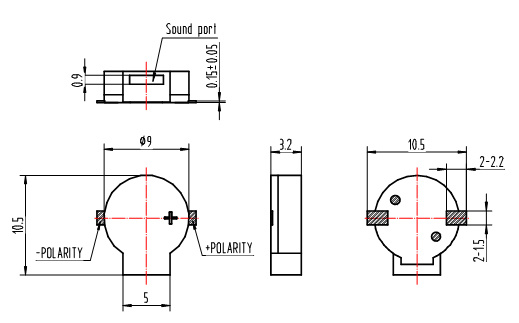

2.尺寸图 单位: mm
*基本公差: 除特殊注明外，一般公差为±0.3mm
*外壳材料: Black LCP
*端子焊盘: 2个黄铜镀锡焊盘
3. 电性能及声音测试条件

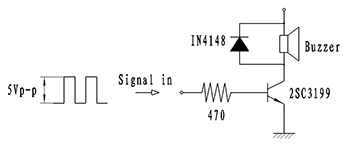

测试电路

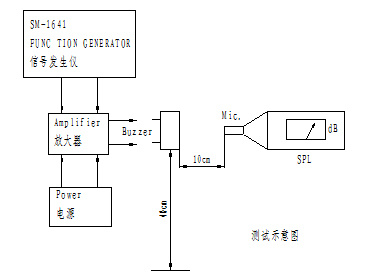

测试装置
谐振频率是占空比为50% 的方波，信号电压要足够让晶体管饱和工作。

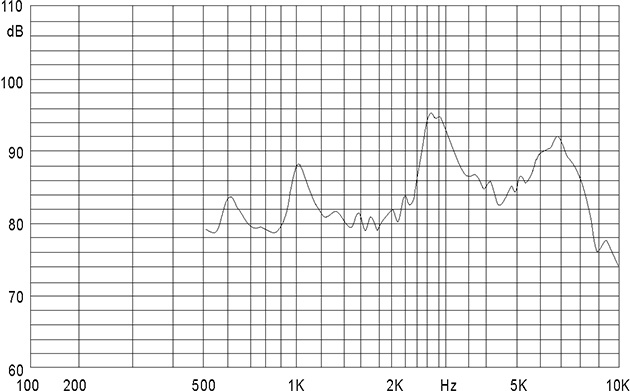

4. 频响曲线
在3Vo-p占空比为50%的方波,测试距离为10cm的条件
5. 回流焊条件

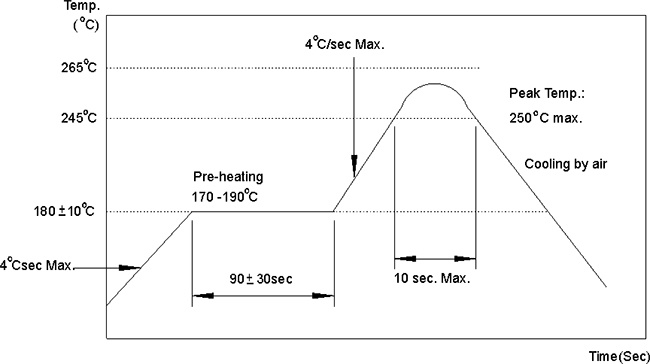

5.1回流焊曲线图
注意事项: (1) 产品经过回流焊机后，所有电性能要保持在规格书的范围内。
(2)回流焊的操作温度一定要在推荐范围之内。如果超出范围都有可能影响到产品的性能。
5.2焊盘位置
6. 可靠性测试
在下面任何一项测试后都要符合以下标准，外观和电性能(除声压外)上不能有不良或衰减现象出现，声压不能低于规格说明书的最低声压的10dB。
6.1寿命测试
将测试件置于25±10℃的温度下，输入额定电压、占空比为1/2的谐振频率方波测试96小时。
6.2高温测试
将测试件置于+85℃的温度下存放96小时，取出置于常温下3小时而后测试。
6.3低温测试
将测试件置于-40℃的温度下存放96小时，取出置于常温下3小时而后测试。
6.4湿度测试Temperature:+40℃±3℃
将测试件置于温度+40±3℃,湿度90%～95%的条件下持续48小时，再置于室温下6小时而后测试。
6.5温度冲击测试
将测试件置于以下温变条件下：70℃2小时→-20℃2小时(1周期)，做完一个周期实验，过1个小时后再继续下一次实验，总测试周期数: 10个周期。
6.6落地测试
将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。
6.7机械振动测试
按以下条件实验后再测试：振速:1000次/分；振幅:1.5毫米；时间: 1小时更换一个自由度方向共3个自由度方向。
注意:
需避免无关材料进入产品内，无关材料如：磁性材料、水溶性的材料、腐蚀性的气体等。因为这些无关材料将会影响产品的电性能。
7.包装
