蜂鸣器 BM1614

1.测试条件产品测试条件:温度:5~35℃,湿度:45%~85%R.H.,气压:860~1060hPa。标准测试条件:温度:25±3℃,湿度:60±10%R.H. 气压:860~1060hPa1额定电压(Vo-p)6Vo-p2工作电压(Vo-p)4~8Vo-p3额定电流(mA)Max.40mA,at2048Hz50%dutySquareWave6Vo-p4输出音压(dB)10cmMin.85dB,

所属分类: 电磁无源蜂鸣器
1.测试条件产品测试条件:温度:5~35℃,湿度:45%~85%R.H.,气压:860~1060hPa。标准测试条件:温度:25±3℃,湿度:60±10%R.H. 气压:860~1060hPa1额定电压(Vo-p)6Vo-p2工作电压(Vo-p)4~8Vo-p3额定电流(mA)Max.40mA,at2048Hz50%dutySquareWave6Vo-p4输出音压(dB)10cmMin.85dB,

产品描述

蜂鸣器是一种一体化结构的电子讯响器,采用直流电压供电,广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器电磁式蜂鸣器两种类型。蜂鸣器在电路中用字母“H”或“HA”(旧标准用“FM”、“ZZG”、“LB”、“JD”等)表示。

1.电压式蜂鸣器 压电式蜂鸣器主要由多谐振荡器、压电蜂鸣片、阻抗匹配器及共鸣箱、外壳等组成。有的压电式蜂鸣器外壳上还装有发光二极管。

1.测试条件


产品测试条件:温度:5~35℃, 湿度:45%~85%R.H., 气压:860 ~1060hPa。
标准测试条件:温度:25±3℃, 湿度:60±10%R.H.  气压:860 ~1060hPa

1 额定电压(Vo-p) 6 Vo-p
2 工作电压(Vo-p) 4~8 Vo-p
3 额定电流(mA) Max.40mA ,at 2048Hz 50% duty Square Wave 6Vo-p
4 输出音压(dB)10cm Min. 85dB,at 2048Hz 50% duty Square Wave 6Vo-p
5 电阻(Ω) 45±5Ω
6 谐振频率(Hz) 2048Hz
7 工作温度(℃) -20℃~+70℃
8 储存温度(℃) -30℃~+80℃
9 净重(g) Approx 4.6g
10 环保 Yes

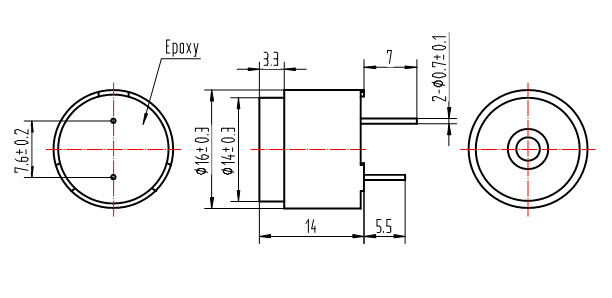

2.尺寸图 单位: mm

*基本公差: 除特殊注明外,一般公差为±0.5mm
*外壳材料:Black Noryl



3.电性能及声音测试条件

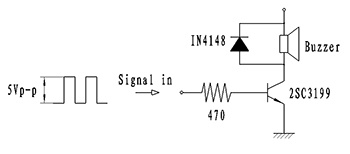

测试电路 测试装置
谐振频率是占空比为50% 的方波,信号电压要足够让晶体管饱和工作。

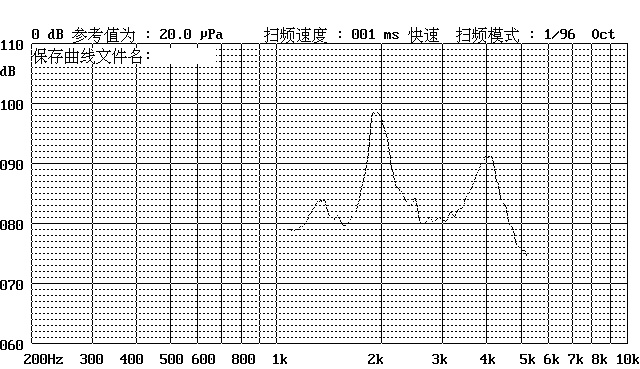

4.频响曲线



在6Vo-p占空比为50%的方波,测试距离为10cm的条件

5.可靠性测试
在下面任何一项测试后都要符合以下标准,外观和电性能(除声压外)上不能有不良或衰减现象出现,声压不能低于规格说明书的最低声压的10dB。


寿命测试
将测试件置于25±10℃的温度下,输入额定电压、占空比为1/2的谐振频率方波测试96小时。


高温测试
将测试件置于+80℃的温度下存放96小时,取出置于常温下3小时而后测试。


低温测试
将测试件置于-30℃的温度下存放96小时,取出置于常温下3小时而后测试。


湿度测试
将测试件置于温度+40±3℃,湿度90%~95%的条件下持续48小时,再置于室温下6小时而后测试。


温度冲击测试
将测试件置于以下温变条件下:70℃2小时→-20℃2小时(1周期),做完一个周期实验,过1个小时后再继续下一次实验,总测试周期数: 10个周期。


落地测试
将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。


机械振动测试
按以下条件实验后再测试:振速:1000次/分;振幅:1.5毫米;时间: 1小时更换一个自由度方向共3个自由度方向。


注意:
需避免无关材料进入产品内,无关材料如:磁性材料、水溶性的材料、腐蚀性的气体等。因为这些无关材料将会影响产品的电性能。
