蜂鸣器 BM7525S
蜂鸣器 BM7525S
零件应在一个条件下（温度：5～35℃，湿度：45%～85%R.H.，大气压：860～1060hPa）进行测量，除非调节标准条件（温度：25±3℃，湿度为60±10%R.H.大气压：860~1060hPa）来进行测量。
关键词：蜂鸣器 | 喇叭| 物化片
产品描述
1. 测试条件
产品测试条件：温度：5～35℃， 湿度：45%～85%R.H.， 气压：860 ～1060hPa。
标准测试条件：温度：25±3℃, 湿度：60±10%R.H. 气压：860 ～1060hPa 。

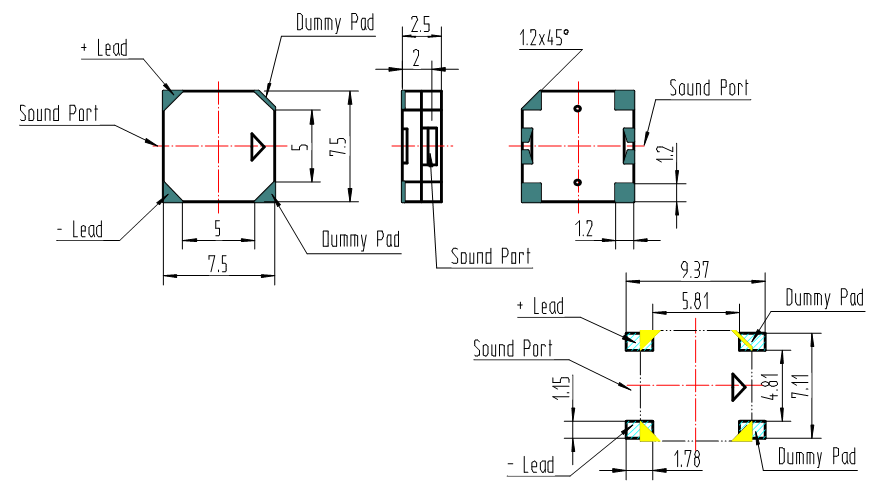

2. 尺寸图 单位: mm
*基本公差: 除特殊注明外，一般公差为±0.3mm
*外壳材料l: Black LCP
*端子焊盘: 3个黄铜镀锡焊盘

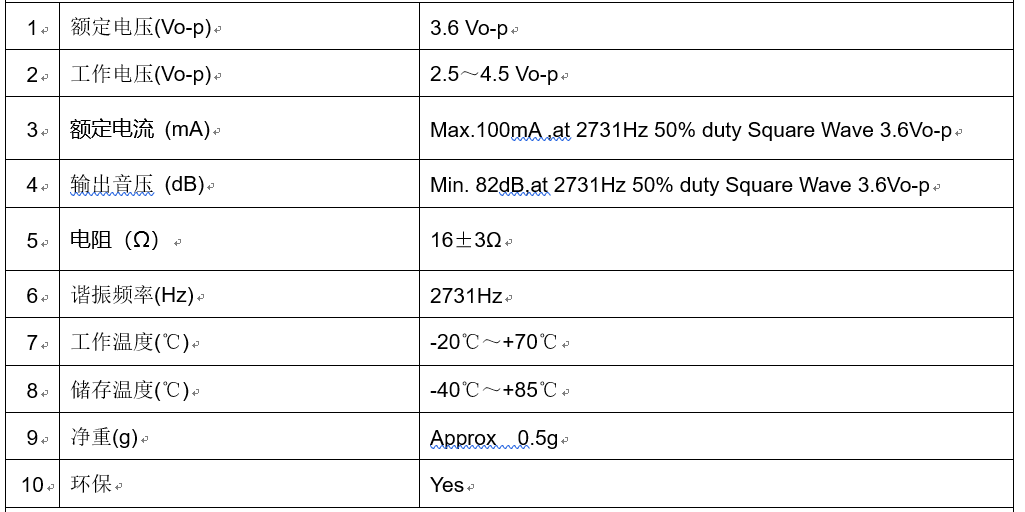

3. 电性能测试条件
测试电路
谐振频率是占空比为50% 的方波，信号电压要足够让晶体管饱和工作。
测试装置

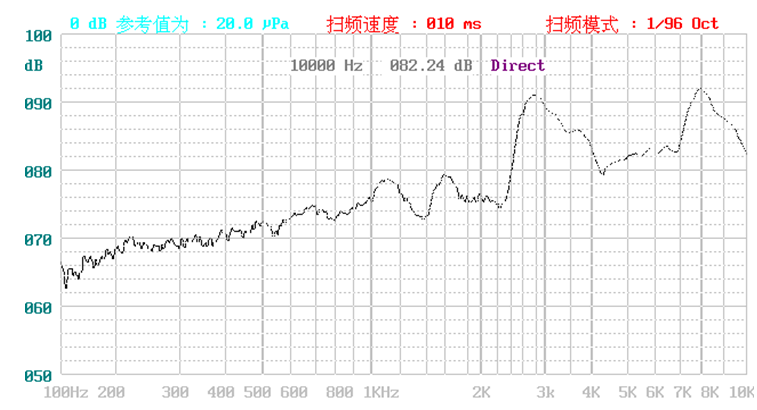

4. 频响曲线
在3.6Vo-p占空比为50%的方波,测试距离为10cm的条件。
5.回流焊条件
5.1回流焊曲线图
注意事项: (1) 产品经过回流焊机后，所有电性能要保持在规格书的范围内。
(2)回流焊的操作温度一定要在推荐范围之内。如果超出范围都有可能影响到产品的性能。

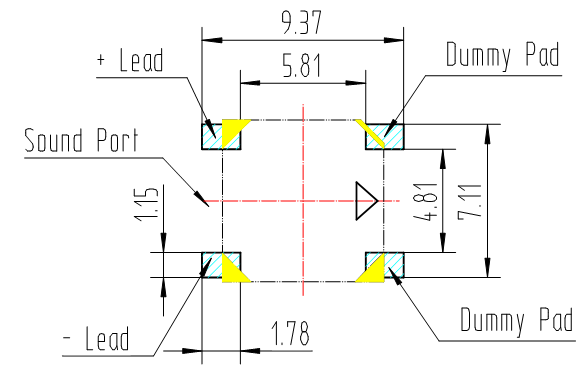

5.2焊盘位置
6. 可靠性测试
在下面任何一项测试后都要符合以下标准，外观和电性能(除声压外)上不能有不良或衰减现象出现，声压不能低于规格说明书的最低声压的10dB。
6.1. 寿命测试
将测试件置于25±10℃的温度下，输入额定电压、占空比为1/2的谐振频率方波测试96小时。
6.2. 高温测试
将测试件置于+80℃的温度下存放96小时，取出置于常温下3小时而后测试。
6.3. 低温测试
将测试件置于-40℃的温度下存放96小时，取出置于常温下3小时而后测试。
6.4. 湿度测试
将测试件置于温度+40±3℃,湿度90%～95%的条件下持续48小时，再置于室温下6小时而后测试。
6.5. 温度冲击测试
将测试件置于以下温变条件下：70℃2小时→-20℃2小时(1周期)，做完一个周期实验，过1个小时后再继续下一次实验，总测试周期数: 10个周期。
6.6. 落地测试
将测试件标准包装后(包装盒的3个边6个面)从1.2米的高度下跌落到厚木板或5厘米厚的硬木板上。
6.7. 机械振动测试
按以下条件实验后再测试：振速:1000次/分；振幅:1.5毫米；时间: 1小时更换一个自由度方向共3个自由度方向。
注意:
需避免无关材料进入产品内，无关材料如：磁性材料、水溶性的材料、腐蚀性的气体等。因为这些无关材料将会影响产品的电性能。
